Leírás
Mire való és miért érdemes szellőztetni?
A modern, energiahatékony épületek kiválóan szigeteltek, ami jelentősen csökkenti az energiaveszteséget. Ugyanakkor ez a jó szigetelés megakadályozza a természetes légcsere kiépülését is: a pára, a CO₂, a szagok és a belső térben keletkező szennyezőanyagok a lakásban rekednek, és fokozatosan rontják a beltéri levegő minőségét. Az ablaknyitással történő szellőztetés nem megoldás, hiszen ilyenkor a drágán felfűtött (vagy lehűtött) levegő kiáramlik, és az energiaveszteség akár 50%-ot is elérhet.
A hővisszanyerős gépi szellőztetés erre a problémára nyújt korszerű megoldást: a szabályozott mechanikus szellőztető egység folyamatosan friss levegőt juttat az épületbe, miközben az elszívás során visszanyeri az elhasznált levegő hőtartalmát. Így a beltéri levegő minősége állandóan optimális marad, az energiafelhasználás pedig minimalizálható. A Zehnder EVO 4 pontosan ilyen megoldást kínál.

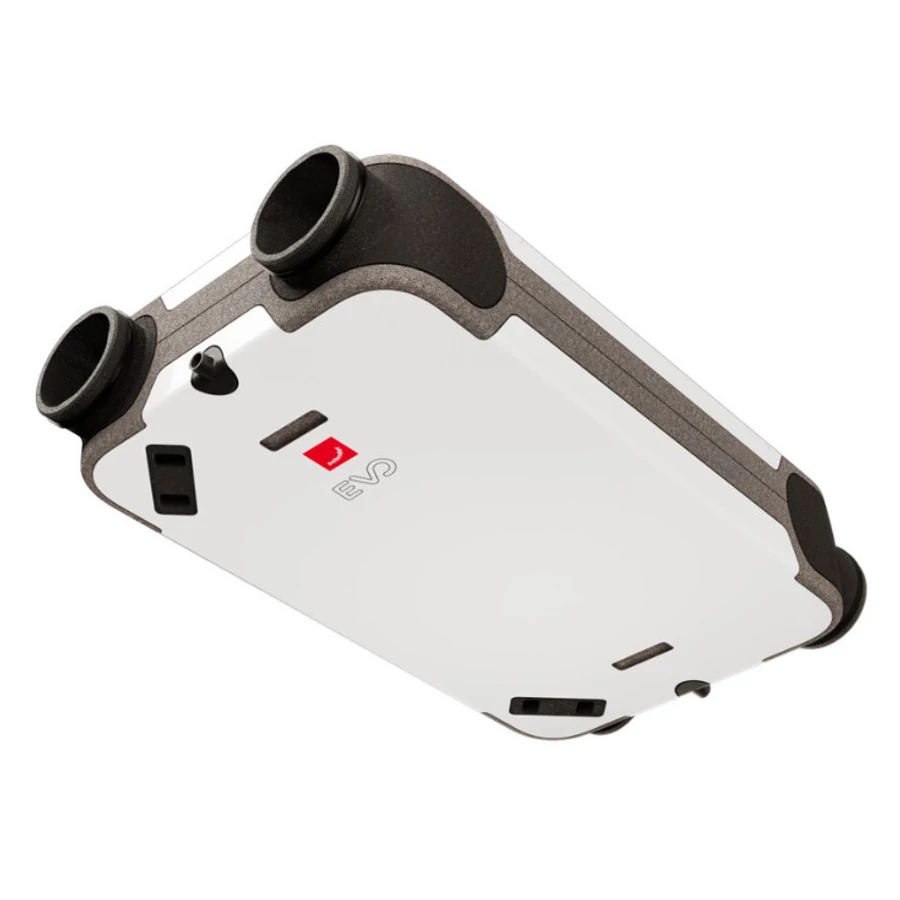

Kinek ajánlott a Zehnder EVO 4?
A Zehnder EVO 4 hővisszanyerős szellőztető egységet kis épületek, lakások, otthonok, irodák és kisebb műhelyek szellőztetésére tervezték. Maximálisan 400 m³/h légszállítási kapacitásával kiemelkedően alkalmas középkategóriás és nagyobb lakótérhez, társasházi lakásokhoz, családi házakhoz és kisebb irodaegységekhez. Az egység falra és mennyezetre egyaránt szerelhető, így rugalmasan alkalmazható új épületekbe és felújításokba is.
A Zehnder EVO 4 nem telepíthető olyan helyekre, ahol szaunák vagy úszómedencék vannak, ahol a páratartalom szintje túlzott, ahol a por szintje jelentős, vagy ahol káros, korróziót okozó anyagok vannak jelen.
Hogyan működik a hővisszanyerés?
A Zehnder EVO 4 kétirányú szabályozott mechanikus szellőztető egység: egyszerre szívja el a nedves, elhasznált levegőt a konyhából, fürdőszobából és más nedves helyiségekből, miközben friss, szűrt külső levegőt juttat a nappalikba, hálószobákba és egyéb lakóterekbe. A két levegőáram a hőcserélőben találkozik, ahol a kifelé áramló meleg levegő átadja hőjét a befelé áramló friss levegőnek – anélkül, hogy a két levegőáram keveredne.
A HRV (hagyományos hőcserélős) változat hőhatékonysága eléri a 88,3%-ot az EU 1254/2014 rendelet szerinti mérés alapján. Ez azt jelenti, hogy a távozó levegő hőjének több mint 88%-át visszanyeri a rendszer, jelentősen csökkentve a fűtési energiaszükségletet.
Entalpia hőcserélő – páravisszanyerés is
Az ERV (entalpia cserélős) változat nemcsak a hőt, hanem a levegő páratartalmának egy részét is visszanyeri. Ez különösen előnyös télen, amikor a külső levegő nagyon száraz, mert segít fenntartani a megfelelő beltéri páratartalmat anélkül, hogy külön párásítóra lenne szükség.
Az ERV változat hőhatékonysága 71% az EU 1254/2014 rendelet szerint. Bár ez az érték alacsonyabb a HRV változaténál, az entalpia hőcserélő által biztosított páravisszanyerés jelentős előnyt jelent a komfort és a belső épületszerkezet védelme szempontjából. Az ERV változat szivárgási arányai is kiemelkedően alacsonyak (belső: 0,6%, külső: 0,3%).
Téli üzemmód: A konyhákból és fürdőszobákból származó meleg, párás levegőt elszívják a lakókörnyezetből. A hőcserélő belsejében ez a levegő találkozik a hideg, nagyon száraz kültéri levegővel, és átadja neki a melegét és némi páratartalmát. Így a kültéri levegőt olyan hőmérsékleten és páratartalommal juttatják a helyiségbe, amely a legmagasabb szintű beltéri kényelmet biztosítja, anélkül, hogy túlságosan kiszárítaná a levegőt.
Nyári üzemmód: A hűvös, páramentesített levegőt kivonják a beltéri környezetből. A hőcserélő belsejében találkozik a forró, párás kültéri levegővel, előhűtve és előpáramentesítve azt. Így a szellőztető egység segíti az aktív hűtő- és páramentesítő rendszert a beltéri kényelem fenntartásában, nagyon alacsony energiafelhasználással.
Az entalpia hőcserélő ideális a levegő utókezelésére, mint páramentesítő a sugárzó hűtőegységgel kombinálva, vagy légkondicionáló szellőztetésre.
Fő műszaki jellemzők
Az alábbi táblázat összefoglalja a Zehnder EVO 4 legfontosabb műszaki paramétereit.
| Paraméter | Érték |
|---|---|
| Méretek (H × SZ × M) | 1160 × 600 × 269 mm |
| Súly | 39 kg |
| Maximális légszállítás | 400 m³/h (111,1 l/s) |
| Csőcsatlakozás átmérő | Ø 160 mm |
| Hálózati feszültség | 230 V / 50 Hz |
| Max. elektromos teljesítményfelvétel (HRV és ERV) | 236,6 W |
| Hangteljesítményszint LWA | 49 dB(A) |
| Referencia áramlás | 280 m³/h |
| Referencia nyomáskülönbség | 50 Pa |
| SPI (specifikus ventilátor teljesítmény) | 0,34 W/(m³/h) |
| Energiahatékonysági osztály (HRV, átlagos éghajlat) | A+ (helyi igényvezérléssel) |
| Energiahatékonysági osztály (ERV, átlagos éghajlat) | A (helyi igényvezérléssel) |
| Telepítési hőmérséklet-tartomány | 10–45 °C |
| Telepítési páratartalom | < 90%, nem kondenzálódó |
| Kondenzátum elvezető csatlakozás | 1/2" (2 db forgó kondenzvíz leeresztő) |
| Telepítés | Vízszintesen a mennyezeten vagy függőlegesen a falon |
| Standard szűrők | 2× ISO Coarse ≥ 65% (G4/G4) |
| Opcionális szűrők | ISO ePM1 ≥ 55% + ISO Coarse ≥ 65% (F7/G4) |
| Belső szivárgási arány (HRV / ERV) | 2,7% / 0,6% |
| Külső szivárgási arány (HRV / ERV) | 4,2% / 0,3% |
Termékváltozatok
A Zehnder EVO 4 négy változatban rendelhető:
- EVO 4 HRV: Hagyományos (szenzibilis) hőcserélővel ellátott egység. Ideális általános lakossági és irodai felhasználásra, ahol a páravisszanyerés nem elsődleges szempont.
- EVO 4 ERV: Entalpia hőcserélővel ellátott egység, amely hőt és párát is visszanyer. Ajánlott szárazabb éghajlatú területeken, ill. ahol a beltéri páratartalom fenntartása fontos.
- EVO 4 HRV PR: HRV egység beépített elektromos előfűtővel (1 kW teljesítmény, AISI304L rozsdamentes acél fűtőelemek, automatikus kikapcsolás 40 °C-nál). Az előfűtő szükség esetén automatikusan aktiválódik a nagyon hideg külső hőmérsékletek kezelésére, 10 °C-kal növelve a bejövő levegő hőmérsékletét, kibővítve az üzemi tartományt.
- EVO 4 ERV PR: ERV egység beépített elektromos előfűtővel (azonos specifikáció), összesítve az entalpia hőcserélő és az előfűtő előnyeit.
Megjegyzés: A modell módosítása „gyári verzióról" „tükör verzióra" NEM lehetséges a PR modellek (EVO 4 HRV PR és EVO 4 ERV PR) esetében.
Szellőztetési fokozatok
A Zehnder EVO 4 több sebességfokozattal rendelkezik, amelyek a csatlakoztatott vezérlőtől függően állíthatók (pl. az EVO Sense öt különböző áramlási sebességet kínál, az EVO Switch négy üzemmódot). Az alapbeállítás a minimális ventilátorsebesség, amelyet a vezérlő szükség szerint magasabb fokozatokra emel.
ComfoSense S vezérlés alapértelmezett áramlási sebességek:
| Fokozat | 0 | 1 | 2 | 3 | Boost |
|---|---|---|---|---|---|
| Áramlás (m³/h) | 180 | 275 | 300 | 350 | 400 |
Munkapontok (részletes):
| Pont | Áramlás (m³/h) | Nyomás (Pa) | Teljesítmény (W) | SFP (W/l/s) |
|---|---|---|---|---|
| 1 | 275 | 25 | 86 | 1,13 |
| 2 | 300 | 75 | 122 | 1,46 |
| 3 | 325 | 60 | 143 | 1,58 |
| 4 | 350 | 60 | 168 | 1,73 |
| 5 | 350 | 100 | 162 | 1,67 |
| 6 | 350 | 150 | 192 | 1,97 |
| 7 | 350 | 200 | 234 | 2,41 |
| 8 | 400 | 100 | 235 | 2,12 |
| 9 | 400 | 150 | 257 | 2,31 |
| 10 | 400 | 200 | 280 | 2,52 |
Az egység főbb jellemzői
A Zehnder EVO 4 az alábbi funkciókkal és előnyökkel rendelkezik:
- Légáramlások folyamatos beállítása az opcionális vezérlőpanelen keresztül
- Szűrő állapotjelző – a vezérlő vagy az egység képernyőjén figyelmeztetés jelenik meg, ha a szűrőcsere esedékes
- Intelligens fagyvédelmi szabályozórendszer a megfelelő működés biztosítására még alacsony hőmérsékleten is; PR verziónál az elektromos előfűtő szükség esetén automatikusan aktiválódik
- Alacsony zajszint (49 dB(A) LWA)
- Automatikus bypass (megkerülő ág) alapfelszereltségként – a „szabad hűtés" (free cooling) funkció számára
- Állandó áramlási sebesség szabályozás – a levegő szállítási és elszívási áramlási sebességei a csővezetékben fellépő nyomáseséstől függetlenül elérhetők
- Nagy teljesítmény és alacsony energiafelhasználás – energiahatékony ventilátorokkal
- 4 db forgócsatlakozó a rugalmas csatlakoztatáshoz
- 4 db hőmérséklet-érzékelő az intelligens szabályozáshoz
- 4 db beépített hangcsillapító egység
- Automatikus évszakérzékelés
Automatikus bypass – ingyenes hűtés
A Zehnder EVO 4 beépített automatikus bypass (megkerülő) szeleppel és bypass szelep motorral rendelkezik. A bypass funkció lényege, hogy bizonyos feltételek teljesülése esetén a friss levegő a hőcserélő megkerülésével, közvetlenül jut a lakásba. Ennek eredményeképpen az épület hűtése ingyenesen, klímaberendezés nélkül valósulhat meg – ezt hívjuk „free cooling" (szabad hűtés) funkciónak.
A bypass (megkerülés) nyitási feltételei:
- A külső hőmérséklet 10 °C felett van.
- Nyáron: a külső hőmérséklet 3 °C-kal alacsonyabb, mint a lakásból elszívott levegő hőmérséklete, és alacsonyabb a komfort hőmérsékletnél.
- Télen: a külső hőmérséklet 3 °C-kal magasabb, mint a lakásból elszívott levegő hőmérséklete, és a komfort hőmérséklet felett van.
A bypass (megkerülés) zárási feltételei:
- A külső hőmérséklet 10 °C alatt van.
- Nyáron: a külső hőmérséklet meghaladja a lakásból kivont levegő hőmérsékletét és a komfort hőmérséklet felett van.
- Télen: a külső hőmérséklet alacsonyabb, mint az otthonból elszívott levegő hőmérséklete, és alacsonyabb a komfort hőmérsékletnél.
A bypass szelep és motorja az egységbe beépített, automatikusan vezérelt elem; külön beállítást nem igényel a felhasználótól.
Fagyvédelem
A Zehnder EVO 4 intelligens fagyvédelmi biztonsági eszközzel van felszerelve. Az érzékelők mérik a hőcserélő hőmérsékleteit, és szükség esetén a ventilátorok fokozatosan növekvő egyensúlyhiányt generálnak az áramlások között, hogy megakadályozzák a jég képződését a hőcserélőn.
Leállási hőmérsékleti határértékek:
- Előfűtő nélküli modellek (EVO 4 HRV, EVO 4 ERV): Amikor a hőmérséklet eléri a –2 °C-ot, a készülék leáll, hogy megakadályozza a hőcserélő károsodását, és óránként ellenőrzi, hogy a hőmérséklet visszatért-e a biztonságos működési szintre.
- Előfűtős modellek (EVO 4 HRV PR, EVO 4 ERV PR): A készülék –16 °C-ig működik az elektromos előfűtő segítségével. A –16 °C-os határ elérésekor a készülék leáll és óránként ellenőrzi a hőmérsékletet.
Az elektromos előfűtő adatai (PR modellek):
- Fűtőelemek: AISI304L rozsdamentes acélból
- Teljesítmény: 1 kW
- 10 °C-kal növeli a bejövő levegő hőmérsékletét
- Automatikus kikapcsolás 40 °C-nál a túlmelegedés elkerülése érdekében
- A kültéri levegő bevezető szerelvényen van elhelyezve
Telepítési lehetőségek
A Zehnder EVO 4 falra vagy mennyezetre szerelhető a mellékelt rögzítő konzolok segítségével. Az egység 4 db forgócsatlakozóval rendelkezik, amelyek 90°-kal elforgathatók a rugalmas csatlakoztatáshoz.
Méretek:
- Hosszúság × Szélesség × Mélység: 1160 × 600 × 269 mm
- Teljes méret konzolokkal: 1260 mm
Mennyezeti szerelés:
- Vízszintes telepítés, a mellékelt konzolok segítségével
- A konzolok a hosszú oldalra vannak előre felszerelve, de átcsavarozhatók a rövid oldalra is
- Konzol távolság: 630 mm a hosszú oldalakon (standard), 1195 mm a rövid oldalakon
- A rezgések elkerülése érdekében: legalább 200 kg/m² sűrűségű falra vagy mennyezetre kell felszerelni
Fali szerelés:
- Függőleges telepítés, a függőleges síkban szintezve
- CSAK a vezérlő áramköri lap csatlakozójával felfelé telepíthető – fejjel lefelé nem
- A hőcserélővel (HRV) ellátott egységet ÚGY KELL telepíteni, hogy a külső levegő bevezető és az elhasznált levegő kivezető csatlakozási pont lefelé nézzen („tükör verzió")
- HRV modellnél hatékony kondenzátum elvezető rendszer szükséges szifonnal és megfelelő lejtéssel
Telepítési feltételek:
- 230 V, 50 Hz-es elektromos áramellátás szükséges; más feszültség vagy frekvencia visszafordíthatatlan kárt okozhat
- A szobahőmérséklet mindig 10–45 °C között legyen
- A páratartalom nem lehet túlzott, nem kondenzálódó, és mindig kevesebb, mint 90%
- Ne telepítse átlagosnál magasabb páratartalmú helyekre (fürdőszoba, öltöző)
- Elegendő hely szükséges a légelosztó rendszer számára
- Az egységet teljesen hozzáférhetően kell hagyni a karbantartási eljárásokhoz
- Az egység padlóra NEM telepíthető
- Ne telepítse kültérre
Tilos a telepítés: szaunák, úszómedencék melletti, túlzottan poros, káros vagy korróziót okozó anyagokat tartalmazó helyiségekben.
Tárolás és szállítás: megengedett hőmérséklettartomány –20 °C és +50 °C között.
Akusztikai jellemzők
Az egység összesített akusztikus teljesítményszintje 49 dB(A) LWA (az EU 1254/2014 rendelet szerinti mérés alapján). Az egység 4 db beépített hangcsillapító egységgel rendelkezik.
Részletes zajszintek különböző áramlási sebességeknél:
| 100 m³/h | 200 m³/h | 300 m³/h | 400 m³/h | |||||
|---|---|---|---|---|---|---|---|---|
| Referencia nyomás (Pa) | 100 | 80 | 150 | 100 | 175 | 100 | 175 | |
| Hangteljesítmény Lw(A) | Burkolat átszűrődés | 40 dB(A) | 45 dB(A) | 49 dB(A) | 53 dB(A) | 55 dB(A) | 59 dB(A) | 60 dB(A) |
| Kivonás / Bevezetés | 42 dB(A) | 59 dB(A) | 49 dB(A) | 53 dB(A) | 55 dB(A) | 59 dB(A) | 60 dB(A) | |
| Ellátás / Kifúvás | 56 dB(A) | 59 dB(A) | 62 dB(A) | 65 dB(A) | 66 dB(A) | 70 dB(A) | 70 dB(A) | |
| Hangnyomás Lp(A) 1,5 m-nél | Burkolat átszűrődés | 25 dB(A) | 30 dB(A) | 34 dB(A) | 38 dB(A) | 40 dB(A) | 44 dB(A) | 45 dB(A) |
Vezérlési és csatlakoztathatósági lehetőségek
A Zehnder EVO 4 sorozat egységei különböző módokon figyelhetők és vezérelhetők. Az egység beállító tartozékok nélkül kerül szállításra, a vezérlők külön megvásárolhatók.
Zehnder Multi Control
A fő vezérlőpanel, amely lehetővé teszi a kézi vagy automatikus üzemmód választását, heti időzítési programok létrehozását, és a szűrőcsere riasztás megtekintését. Kompatibilis a Zehnder ComfoDew és ComfoPost utókezelő rendszerekkel. A szellőztető egység alapértelmezésként a minimális ventilátorsebességet veszi; a Multi Control relék segítségével aktiválja a második és harmadik ventilátorsebességet.
Csatlakoztatható a „Zehnder Multi Controller" okostelefonos alkalmazáshoz, amely figyeli és vezérli a szellőztető egységet, a hőzónákat és a fűtési rendszert.
Fontos: Ha a Multi Control mellett másik vezérlő is csatlakozik (pl. EVO Sense), a másik vezérlőt mindig kézi üzemmódban és 1-es ventilátorsebességen kell hagyni, különben a Multi Control nem fog megfelelően működni.
Zehnder EVO Sense
Vezeték nélküli intelligens vezérlőeszköz, amely RF (rádiófrekvencia) segítségével kommunikál a szellőztető egységgel. Öt különböző áramlási sebesség közül választható, napi és heti időzítési programokkal és automatikus üzemmóddal. Intelligens felhasználói és telepítési felület a csatlakoztatott szellőztető egység felügyeletéhez és konfigurálásához.
Zehnder EVO Switch RF
4-állású vezeték nélküli nyomógombos vezérlőeszköz RF segítségével. Négy különböző üzemmód közül választható, szűrőcsere-riasztás jelzővel.
RF CO₂ érzékelő
Vezeték nélküli CO₂ érzékelő, amely figyeli a szén-dioxid szintjét a helyiségben, és RF segítségével továbbítja a méréseket az EVO egységhez. Az egység ennek megfelelően automatikusan változtatja az áramlási sebességet a beltéri levegő minőségének biztosítása érdekében.
RF páratartalom-érzékelő
Vezeték nélküli érzékelő, amely a relatív páratartalmat figyeli a helyiségben, és RF segítségével továbbítja az adatokat az EVO egységhez. Az egység az érzékelő alapján automatikusan szabályozza a szellőztetési áramlást.
EVO Connect ModBus
Intelligens csatlakoztatási megoldás épületgépészeti irányítórendszerekhez (BMS). A ModBus nyelv segítségével olvas és ír adatokat az EVO egységhez és a csatlakoztatott érzékelőkhöz (relatív páratartalom/CO₂) és vezeték nélküli vezérlés eszközökhöz (EVO Sense/EVO Switch). RF-en kommunikál az EVO egységgel. Működéséhez 24 V AC/DC tápegység szükséges.
EVO Connect ModBus-KNX
ModBus/KNX átalakító, amely az EVO Connect ModBus átjáróhoz csatlakoztatva a kapott adatokat lefordítja és vezetéken keresztül továbbítja a BMS-hez. Adatokat gyűjt az EVO egységekből és bármilyen kompatibilis érzékelőből és vezeték nélküli vezérlőeszközökből. Működéséhez 24 V AC/DC tápegység szükséges.
Szűrők és karbantartás
A Zehnder EVO 4 két szűrővel rendelkezik (egy az elszívási oldalon, egy a befúvási oldalon). Az alábbi szűrőkészletek rendelhetők:
| Szűrőkészlet | Cikkszám |
|---|---|
| ISO Coarse ≥ 65% (G4/G4) – 2 db szűrő (standard) | 471 100 066 |
| ISO ePM1 ≥ 55% + ISO Coarse ≥ 65% (F7/G4) – 2 db szűrő | 471 100 067 |
Az ISO ePM1 szűrő a külső levegő bevezetésére van felszerelve, míg az ISO Coarse szűrő a helyiség levegő elszívási oldalára kerül.
Karbantartási ütemezés
- Háromhavonta: szűrők vizsgálata. Durva szennyeződés (rovarok, növényi részek) esetén porszívózhatók és visszahelyezhetők.
- Hathavonta: szűrők cseréje (kötelező). Csak eredeti Zehnder szűrőket használjon.
- Szűrőcserekor: tisztítsa meg a belső rácsok vagy szelepek szűrőit, valamint a külső levegőelvezető rácsokat.
- Kétévente: az EVO egység összes belső alkatrészét (hőcserélő, ventilátorok stb.) ellenőrizni és tisztítani kell. Ezt a karbantartást CSAK Zehnder által engedélyezett, képzett mérnök végezheti.
Karbantartás megkezdése előtt: futtassa a szellőztető egységet 3-as ventilátor sebességen legalább két percig, hogy eltávolítsa a kondenzátumot a hőcserélőből.
⚠ FIGYELEM! A Zehnder EVO egységet soha nem szabad szűrők nélkül üzemeltetni.
Ki végezheti a karbantartást?
- Felhasználó által végezhető: szűrők cseréje
- Minden más tervezett karbantartási eljáráshoz Zehnder által engedélyezett szerviz szükséges.
Az egységet – hacsak a kézikönyv másként nem rendelkezik – folyamatosan működésben kell tartani. Ellenkező esetben nedvesség halmozódhat fel és penész képződhet.
Biztonság
A legfontosabb biztonsági előírások összefoglalása:
- A telepítést, üzembe helyezést és karbantartást (a szűrőcsere kivételével) szakképzett mérnököknek kell elvégezniük.
- Ne nyissa ki a szellőztető egységet – az elektromos feszültség és a ventilátorok mozgása személyi sérülést okozhat.
- Ha a tápkábel megsérül, azt kizárólag Zehnder által felhatalmazott szakképzett mérnök cserélheti ki.
- Telepítsen biztonsági megszakítót az áramellátás lekapcsolásához.
- A szellőztető egység és a vezérlőeszközök módosítása (fizikai vagy szoftveres) tilos – garanciavesztést és meghibásodást okozhat.
- Mindig húzza ki az egységet az elektromos hálózatból karbantartás vagy javítás előtt. Győződjön meg róla, hogy véletlenül nem indulhat újra.
- Természeti katasztrófa esetén válassza le az áramellátást.
- Ne indítsa el a szellőztető egységet nyitott állapotban.
- Tegyen megfelelő intézkedéseket az elektrosztatikus kisülések megelőzésére, amikor az egységen dolgozik.
Kandallóval rendelkező ingatlanok
A Zehnder EVO 4 csak akkor telepíthető kandallók vagy más környezeti levegőn működő égési rendszerek közelében, ha biztonsági berendezések megakadályozzák a kandalló és az elszívó rendszer egyidejű működését, VAGY ha speciális biztonsági berendezések ellenőrzik a füstgáz kiáramlását.
Folyékony vagy gáz halmazállapotú tüzelőanyagok esetén: az égési rendszert vagy a szellőztető rendszert le kell állítani, ha a biztonsági eszköz működésbe lép. Szilárd tüzelőanyagok esetén: a szellőztető rendszert le kell állítani.
A szilárd tüzelésű kandallóknál koromgátló elzáró eszköz szükséges, amelyet csak kézzel lehet működtetni.
Szabályozott mechanikus szellőztető egységek nem telepíthetők, ha az épületegység olyan égési rendszereket tartalmaz, amelyek környezeti levegőt használnak, és több csatlakozással rendelkező füstgázelvezető rendszerekhez vannak csatlakoztatva.
Garancia és szállítás
Garanciafeltételek
A gyártó 24 hónapos garanciát vállal a beszerelést követően, legfeljebb 30 hónappal a gyártás dátuma után. A garancia anyaghibákra és gyártási hibákra vonatkozik. Garanciális igény esetén az egységet a gyártó írásos engedélye nélkül nem szabad szétszerelni. A pótalkatrészekre csak akkor vonatkozik a garancia, ha azokat a gyártó biztosította és egy jóváhagyott szerelő telepítette.
A garancia érvényét veszti, ha:
- A garanciális időszak lejárt.
- Az egységet eredeti Zehnder szűrők vagy külső fali rács nélkül használják.
- Nem a gyártó által szállított alkatrészeket használnak.
- Nem engedélyezett változtatásokat vagy módosításokat hajtottak végre az egységen.
- A telepítés nem a vonatkozó előírások szerint történt.
- A hibák helytelen csatlakoztatás, szakszerűtlen használat vagy a rendszer szennyeződése miatt következtek be.
A helyszíni (szét)szerelési költségeket nem fedezi a garancia. Ez a normál kopásra is vonatkozik.
A doboz tartalma
- Zehnder EVO 4 szellőztető egység
- Gyors telepítési útmutató
- EcoDesign címke
- Telepítési konzolok
- Zsák rezgéscsillapító csatlakozásokkal és rögzítő csavarokkal
Energiahatékonysági adatok (EU 1254/2014)
Az alábbi adatok a teljesítménynyilatkozat alapján készültek, a „helyi igényvezérlés" (0,65-ös vezérlési tényező) oszlop adatai, amely a legkedvezőbb és leginkább releváns valós alkalmazásban.
HRV változat (Zehnder EVO 4 HRV / EVO 4 HRV PR)
| Paraméter | Érték |
|---|---|
| Hőhatékonyság | 88,3% |
| SEC osztály – hideg éghajlat | A+ |
| SEC osztály – átlagos éghajlat | A+ |
| SEC osztály – meleg éghajlat | E |
| Max. áramlási sebesség | 400 m³/h |
| Éves fűtési megtakarítás – hideg éghajlat (100 m²) | 7 870 kWh/év |
| Éves fűtési megtakarítás – átlagos éghajlat (100 m²) | 4 611 kWh/év |
| Éves fűtési megtakarítás – meleg éghajlat (100 m²) | 1 820 kWh/év |
| Éves villamos fogyasztás – hideg (100 m²) | 762 kWh/év |
| Éves villamos fogyasztás – átlagos (100 m²) | 225 kWh/év |
| Éves villamos fogyasztás – meleg (100 m²) | 180 kWh/év |
ERV változat (Zehnder EVO 4 ERV / EVO 4 ERV PR)
| Paraméter | Érték |
|---|---|
| Hőhatékonyság | 71% |
| SEC osztály – hideg éghajlat | A+ |
| SEC osztály – átlagos éghajlat | A |
| SEC osztály – meleg éghajlat | E |
| Max. áramlási sebesség | 400 m³/h |
| Éves fűtési megtakarítás – hideg éghajlat (100 m²) | 8 412 kWh/év |
| Éves fűtési megtakarítás – átlagos éghajlat (100 m²) | 4 300 kWh/év |
| Éves fűtési megtakarítás – meleg éghajlat (100 m²) | 1 944 kWh/év |
| Éves villamos fogyasztás – hideg (100 m²) | 773 kWh/év |
| Éves villamos fogyasztás – átlagos (100 m²) | 236 kWh/év |
| Éves villamos fogyasztás – meleg (100 m²) | 191 kWh/év |
Gyártó és megfelelőség
Siber Zone S.l.u. C/Can Marcia 2, 08520 Las Frenquesas des Vallés, Apto de Correos n°9, Barcelona, Spanyolország
A Zehnder EVO szellőztető egységek megfelelnek az EU megfelelőségi nyilatkozatának és az EAC tanúsítvány irányelveinek és szabályozásainak.
Garancia
5 év garancia minden Zehnder szellőzőrendszerre!
A Zehnder öt év jótállást vállal a Magyarországon beszerelt teljes szellőztetőrendszerre.
Ehhez mindössze néhány alapvető feltételnek kell teljesülnie:
- A rendszer összes eleme Zehnder gyártmány, és minden elemét Magyarországon vásárolták.
- A rendszer rendelkezik a Zehner által jóváhagyott tervvel.
- A rendszert a Zehnder előírásainak megfelelően kivitelezték
- A rendszer rendelkezik beüzemelési jegyzőkönyvvel.
- A rendszert az előírásoknak megfelelően karbantartják.
Paraméterek
| Energiaosztály | A+, Passzívház minősítés |
| Garancia | 5 év gyártói garanciával * |
| Hőcserélő típusa | Entalpia hőcserélős |
| Légszállítás | max. 400 m3/h (200 Pa) |
| Típus | Evo 4 |
